一、常用容量對應的基礎尺寸(參考值)

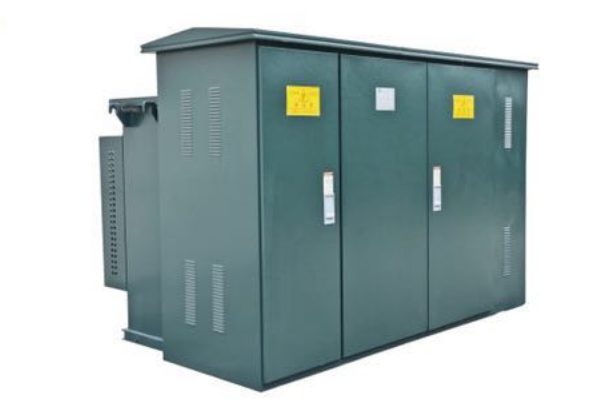

以常規 10kV/0.4kV 歐式箱變 為例:
500kVA 箱變基礎外形尺寸:約 3.8m × 3.0m
630kVA 箱變基礎外形尺寸:約 4.0m × 3.2m
800kVA 箱變基礎外形尺寸:約 4.2m × 3.4m
1000kVA~1250kVA 箱變基礎外形尺寸:約 4.5m × 3.6m~4.8m × 3.8m
通用原則:基礎每邊比箱變本體大出 0.5m 左右,方便操作、走線、檢修。
二、基礎結構與施工要求
基礎形式:優先做,整體板式混凝土基礎地基承載力不夠時,可加 墊層 + 鋼筋網
混凝土標號:建議使用 C25 及以上混凝土,基礎厚度:≥300mm
預埋件:按箱變底座地腳孔位置預埋 地腳螺栓或鋼板
預埋件水平誤差控制在 ±3mm 內
電纜溝 / 管線預埋:基礎側面預留 高壓電纜溝、低壓電纜,預埋 PVC 管 / 鋼管, 方便電纜進出,做好接地扁鐵引出點,保證接地可靠。
排水與防潮:基礎表面找坡 1%~2%,避免積水,底部做 碎石墊層 防潮,戶外、低洼地帶需做 擋水沿
三、接地要求(必做)
接地電阻要求:≤4Ω
基礎內預埋 40×4 熱鍍鋅扁鋼
與箱變外殼、變壓器中性點、柜體可靠連接
四、貴州華夏電氣可提供
按您選定的箱變型號,免費出具標準基礎施工圖
上門現場勘查地基情況,給出優化基礎方案
指導施工、接地、預埋,確保順利安裝
